何謂先進化格式?

是IDEMA(International Disk Drive Equipment and

MaterialsAssociation)於2009年12月制定的硬碟格式化標準。IDMEA在

2005年與Hitachi、Seagate、WD、LSI、Intel、Microsoft、Dell、HP、

Lenovo等硬軟體廠商制定出1024位元組、2048位元組和4096位元組三種容

量磁區,先進格式化是規範中的4096位元組(4KB)配置。從2011年1

月1日硬碟廠商新推出的硬碟,都將遵循先進格式化(4KB)的設計。



何謂4K對齊?

在磁碟發展早期,每磁區為512byte比較適合當時硬碟的儲存結構。但

隨著單盤容量的增加,儲存密度的上升會明顯降低磁頭讀取磁碟的信噪

比,雖然可以用ECC校驗保證資料可靠性,但消耗的空間會抵消儲存密度

上升帶來的多餘空間。所以提出了以4kbyte為一個磁區為主的改變。


最主要的好處減少ECC的佔用和提升ECC校驗效率。因為512byte磁區需要

另外40byte作為ECC校驗空間,而4kbyte磁區只需要100byte,所以,同樣

提供4kbyte磁區空間,使用先進格式化能節約出220byte的儲存空間,而且

能令ECC校驗完成更多空間的檢驗糾錯,提高ECC校驗的效率。

Afdia1

先進化格式/4K對齊介紹之為基百科網站 請點我

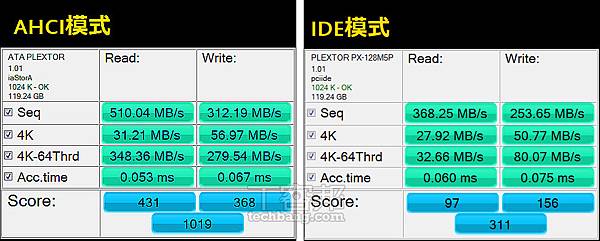

狄清電腦自從去年開始研究4K對齊和先進化格式,4K對齊在於AHCI/IDE模

式是非常重要的,下AHCI/IDE模式下(已經4K對齊),硬碟效能表現對

照表,這樣可以清楚知道差別在哪裡了!

60c1ae388977de0b316d641496a89a99



在來介紹先進化格式硬碟,目前的硬碟應該不難看到AF的標籤貼紙,這就

所謂的先進化格式硬碟(AF=Advance Format),用一般無4K對齊分割方

式灌系統當然也是可以,但是會使這顆硬碟速度和效能上非常之龜速,大

大降低硬碟應有的表現和水準喔!

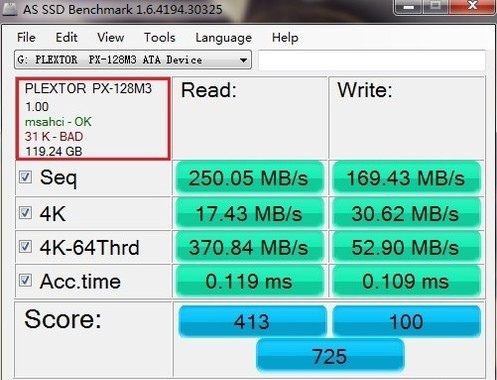

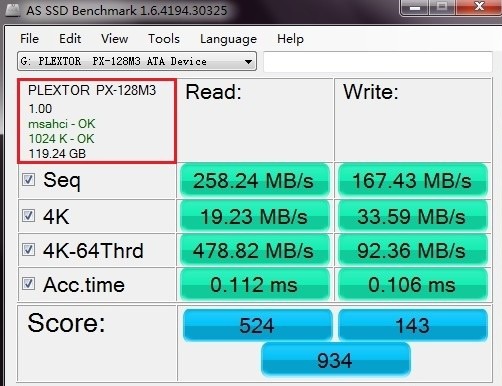

下方有兩張圖給大家參考,第一張圖是沒有4K對齊時的硬碟效能,第二張

圖則是已經4K對齊完畢的硬碟效能!!

4K-BAD  4K-OK

以上的總結:

SSD硬碟要跑出應有的效能,絕對需要開啟AHCI模式、做好硬碟4K對齊

不要傻傻的認為灌完WIN7系統硬碟就已經4K對齊了唷,主要還是你的硬

方式是否符合4K對齊的要求唷!



遇到AF的先進化格式硬碟,也一定要開啟AHCI和做好硬碟4K對齊,要不然

時你一定會有前所未有lag的感受喔!
